Optimas ha progettato la serie di blog Parts Imperial per fornire informazioni dettagliate sui dispositivi di fissaggio che utilizzi e su quelli di cui potresti aver bisogno. Curate per aiutarti a trovare le parti giuste, queste versioni tecniche forniscono informazioni sulle specifiche, le applicazioni e gli standard dei componenti. Questa serie imperiale è composta da cinque tipi di componenti: rondelle piatte, viti a testa esagonale, controdadi, viti a ferro e viti autofilettanti. Dopo aver determinato le parti adatte alla tua applicazione, Optimas può reperirle attraverso la produzione e la distribuzione, assicurandoti di ottenere le parti di cui hai bisogno.

Rondelle piane temprate

Le rondelle piatte temprate sono progettate per l'assemblaggio con un bullone di resistenza di grado 5 o superiore tra la superficie di appoggio dell'elemento di fissaggio e la parte a cui è fissato. Sono realizzati in acciaio al carbonio e possono essere incruditi fino a Rc 38-45 o carburati (cementati) fino a una profondità minima di 0,015" e hanno una durezza superficiale di 37-45 Rc con una durezza interna minima di Rc 30 .

Rondelle piane non temprate

Le rondelle piatte non temprate sono progettate per l'assemblaggio con bulloni o viti autofilettanti di grado 2 o inferiore tra la superficie di appoggio dell'elemento di fissaggio e la parte a cui è fissato. Per le specifiche sono disponibili rondelle piatte strette (SAE) e larghe (USS), a seconda del diametro esterno preferito necessario.

Le rondelle piane temprate e non temprate vengono utilizzate per:

  • Migliora la distribuzione delle sollecitazioni sulla superficie di accoppiamento
  • Span più grandi fori di gioco
  • Proteggere la superficie di accoppiamento da eventuali danni durante il montaggio
  • Fornire una superficie di appoggio uniforme tra le superfici di accoppiamento per la coppia

Le caratteristiche dimensionali sono coperte da ANSI B18.22.1* e le proprietà meccaniche sono coperte da ASTM F844.

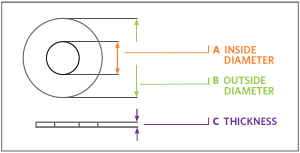

Viste dall'alto e laterali di una rondella piana temprata

Vista dall'alto e laterale di una rondella piana temprata o non temprata con gli attributi dimensionali elencati nelle tabelle sottostanti.

Tabella delle specifiche delle rondelle piane temprate

TAGLIA NOMINALE**
(DIMENSIONE BULLONE)		 UN
DIAMETRO INTERNO		 B
DIAMETRO ESTERNO		 C
SPESSORE
NOM MIN MASSIMO NOM MIN MASSIMO MIN MASSIMO
1/4 (.250) 9/32 .281 .312 5/8 .594 .656 .051 .080
5/16 (.312) 11/32 .344 .375 11/16 .657 .719 .051 .080
3/8 (.375) 13/32 .406 .437 13/16 .781 .843 .051 .080
7/16 (.438) 15/32 .469 .500 59/64 .891 .953 .051 .080
1/2 (.500) 17/32 .531 .562 1-1/16 1.032 1.094 .097 .177
5/8 (.625) 11/16 .688 .719 1-5/16 1.281 1.343 .122 .177
3/4 (.750) 13/16 .812 .843 1-15/32 1.438 1.500 .122 .177
7/8 (.875) 15/16 .937 .968 1-3/4 1.719 1.781 .136 .177
1 (1.000) 1-1/8 1.125 1.156 2 1.969 2.031 .136 .177

*Le taglie indicate in questa tabella sono generalmente disponibili.
**Queste sono dimensioni comuni in pollici.

Tabella delle specifiche delle rondelle piane non temprate

TAGLIA NOMINALE**
(DIMENSIONE BULLONE)		 SERIE UN
DIAMETRO INTERNO		 B
DIAMETRO ESTERNO		 C
SPESSORE
NOM MIN MASSIMO NOM MIN MASSIMO NOM MIN MASSIMO
#10 (.190) Stretto 7/32 .214 .227 1/2 .495 .515 3/64 .036 .065
Largo 7/32 .214 .227 1/2 .495 .515 3/64 .036 .065
#12 (.216) Stretto 1/4 .245 .265 9/16 .557 .577 1/16 .051 .080
Largo 1/4 .245 .265 9/16 .557 .577 1/16 .051 .080
1/4 (.250) Stretto 9/32 .276 .296 5/8 .620 .640 1/16 .051 .080
Largo 5/16 .307 .327 3/4 .727 .749 1/16 .051 .080
5/16 (.312) Stretto 11/32 .339 .359 11/16 .681 .703 1/16 .051 .080
Largo 3/8 .370 .390 7/8 .868 .905 5/64 .064 .104
3/8 (.375) Stretto 13/32 .401 .419 13/16 .805 .827 1/16 .051 .080
Largo 7/16 .433 .453 1 .993 1.030 5/64 .064 .104
7/16 (.438) Stretto 15/32 .464 .484 59/64 .915 .937 1/16 .051 .080
Largo 1/2 .495 .515 1-1/4 1.243 1.280 5/64 .064 .104
1/2 (.500) Stretto 17/32 .526 .546 1-1/16 1.055 1.092 3/32 .074 .121
Largo 9/16 .557 .577 1-3/8 1.368 1.405 7/64 .086 .132
5/8 (.625) Stretto 21/32 .649 .686 1-5/16 1.305 1.342 3/32 .074 .121
Largo 11/16 .681 .718 1-3/4 1.743 1.780 9/64 .108 .160
3/4 (.750) Stretto 13/16 .805 .842 1-1/2 1.462 1.499 9/64 .108 .160
Largo 13/16 .805 .842 2 1.993 2.030 5/32 .122 .177
7/8 (.875) Stretto 15/16 .931 .968 1-3/4 1.743 1.780 9/64 .108 .160
Largo 15/16 .931 .968 2-1/4 2.243 2.280 11/64 .136 .192
1 (1.00) Stretto 1-1/16 1.055 1.092 2 1.993 2.030 9/64 .108 .160
Largo 1-1/16 1.055 1.092 2-1/2 2.493 2.530 11/64 .136 .192

*Le dimensioni comuni delle rondelle in acciaio non temprato sono espresse in pollici.

Ottieni una consulenza tecnica

Per maggiori informazioni su rondelle piane temprate e non o qualsiasi tipo di fissaggio, contatta uno dei nostri esperti a www.optimas.com/contact.
